作為國民經濟的基礎產業，鋼鐵行業不僅是能源消耗大戶，更是老舊設備集中的典型領域。目前約 15% 的粗鋼產能能效未達基準水平，高爐、轉爐等核心設備服役超 20 年的情況普遍存在。老舊鋼鐵廠的照明系統多依賴高壓鈉燈等傳統光源，且因生產設備頻繁啟停導致電網電壓波動劇烈，照明回路無效能耗占比超 20%，某鋼鐵廠統計顯示，電壓不穩導致的燈具損壞占故障總數的 62%，與智能穩壓節能控制器的電壓精準調控需求高度匹配，另外工廠根據車間高度，又有高架車間，低架車間之分，高架廠房照明控制系統不在今日的方案中，附高架廠房照明節能改造方案、單燈控制系統方案均有。
鋼鐵工廠照明動態穩壓節能遙控裝置 智能路燈光控系統可提供照明回路降壓節電措施，能有效避免因照明回路電壓超過額定值所造成的能耗浪費，大大的延長燈具的使用壽命。傳統高架廠房普遍采用高壓鈉燈、金鹵燈等光源，單燈功率多為 250W-400W，光電轉換效率僅 20%-30%，動態穩壓節能遙控裝置利用天文年歷做參照，實現自動控制戶外照明開關的技術，采用微電腦控制系統，實時采集輸入、輸出電輸出電壓信號與最適合照明電壓比較，通過計算進行自動調節，從而保證輸出最佳的照明系統工作電壓。照明控制方式有：手動、時控、光控方式。每種控制方式相互獨立，互不干擾。在正常情況下，照明按季節變化合理控制開關燈的時間。
動態穩壓節能遙控裝置內裝有微電腦控制儀，可以根據所在地區的地理位置和季節變化合理確定照明的開關燈時間，并根據特殊天氣導致的天空亮度變化進行修正控制；智能路燈光控系統箱變內還可擴展 RTU遠程終端，RTU具有漏電檢測功能，待路燈集中遙控系統正式投入運行后，停用微電腦控制儀并啟用 RTU。RTU遠程終端應具有在通信中斷的情況下自動開關路燈的控制功能和手動應急控制功能。
照明動態穩壓節能遙控裝置功能說明書：
鋼鐵工廠照明動態穩壓節能遙控裝置 智能路燈光控系統燈具的開閉采用低壓控制，即在配電箱內裝設天文鐘及光照度控制器來控制燈具的開閉，天文鐘控制器微電腦為主控核心單元，微電腦存有一年365天日升日落的時間參數，根據季節的不同每天自動調節開關燈時間。

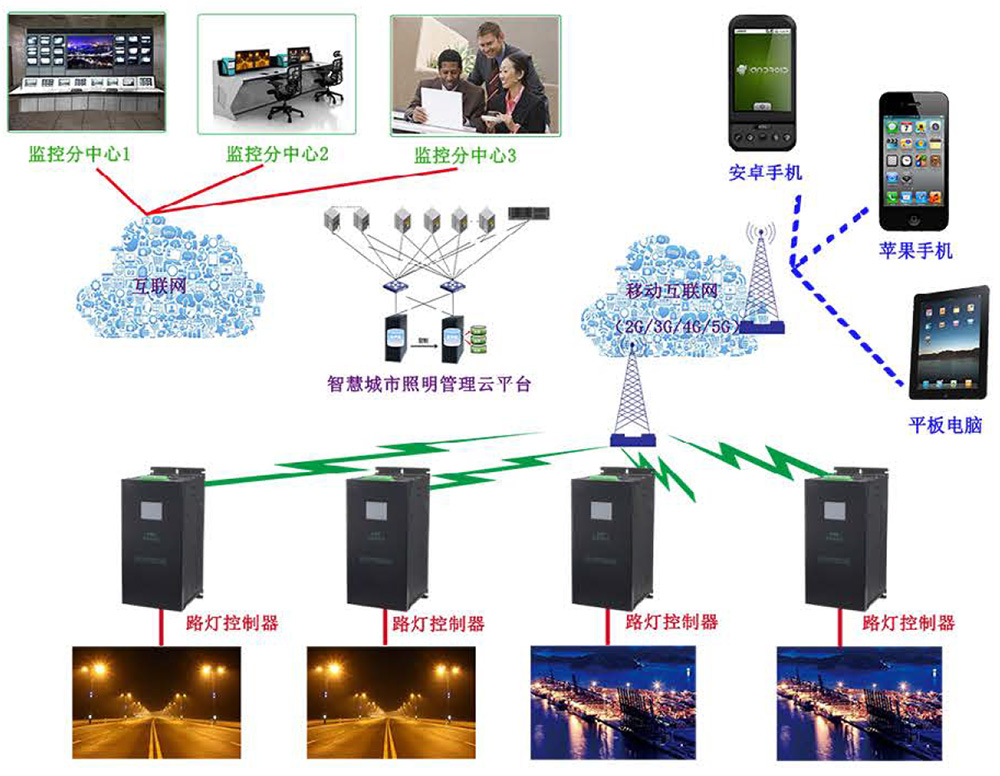

本工程照明動態穩壓節能遙控裝置擬采用照明監控系統實現照明設備的統一監控， 提高照明系統的工作質量和工作效率，方便照明系統的運行、維護、擴展等，使照明運行管理水平邁上新的臺階。照明動態穩壓節能遙控裝置可擴展照明遠程監控系統由外部照明遠程控制終端(RTU)、 無線數據通訊系統、監控中心組成，實現燈具三遙監控(遙測、遙控、遙信)。在每個配電箱內裝設RTU來控制燈具的開閉，通過RTU可實現燈具的時控/遠控、各種電氣參數采集、遠程抄表等功能及與監控中心的遠程通信。時控模式下，RTU 根據設備所在位置經緯度和地球自轉、公轉規律所計算出的日出日落時間自動控制路燈的開閉。遠控模式下，可在控制中心通過GPRS無線數據通訊向RTU發送遠程指令實現燈具的開閉控制。
多數老舊鋼鐵工廠廠房仍采用手動開關或固定時控方式，存在三大能耗漏洞：一是未結合自然光調節，白天強光時段仍滿功率運行；二是不同區域（如軋機區與通道區）采用統一照明模式，過度照明占比達 30%；三是故障后難以及時發現，“失明” 區域仍持續耗電。某鋼連鑄區域改造前，因照明控制滯后導致的無效能耗占比超 25%。
照明動態穩壓節能遙控裝置設計說明及出廠檢測報告:
1、國家標準的工業級專用外殼導軌式卡槽設計、支持機柜安裝工業級專用外殼，配合物聯網智能電源控制器進行電源分組管理;（提供經國家認監委認可的檢驗（檢測）機構出具的有效檢驗(檢則）報告復印件，并加蓋公章)
2、集成4路/8路/12路可編程繼電器控制開關，支持最大電流值16A最大負載能力2500W/路，總負載最大能力20KR;（提供經國家認監委認可的檢驗（檢測）機構出具的有效檢驗(檢則》報告復印件,并加蓋公章)
3、手動控制:在機器的正前方，內置有4個/8個/12個按鍵開關,緊急情況下可以手動控制繼電器的開關，在中控出現故障時可以使用這一功能,很好的保護其他的設備;
4、內置模塊無需經過網關，可直接接受智能控制系統、普通面板、智能面板、AT語音、電腦平臺任一方式控制維電器單路并關、多路開關、通道互鎖、場景控制、延時控制、上電場景，時序開關，帶有RS485或 PLC電力載波通訊方式、機器的內部有8個O接口，在沒有中控的情況下也能使用:自帶狀態指示燈,清晰顯示每路的工作狀態3《提供經國家認監委認可的檢驗（檢測〉機構出具的有效檢驗（檢則〉報告復印件,并加蓋公章)
5、前面面板帶LED顯示,司指示ID選擇:ID選碼按鍵開關，最多可選址255個;6、支持6路維電控制,每路維電器都有二連接點的接線柱。鋼鐵工廠照明動態穩壓節能遙控裝置 智能路燈光控系統型號匯總說明：NPZM-10KVA，NPZM-20KVA，NPZM-30KVA，NPZM-40KVA，NPZM-50KVA，NPZM-60KVA，NPZM-80KVA，NPZM-100KVA，NPZM-120KVA，NPZM-150KVA，NPZM-160KVA，NPZM-180KVA，NPZM-200KVA，NPZM-63KVA。
